Ein Netzgerät wandelt die Wechselspannung von $230 V$ aus der Steckdose in eine kleinere Gleichspannung um. Im Amateurfunk verwenden wir häufig Netzgeräte, die an ihrem Ausgang eine Gleichspannung von $13,8 V$ bereitstellen, um damit beispielsweise einen Transceiver zu betreiben.
Prüfungsfrage ND101
Ein Mobilfunktransceiver ist an ein Netzgerät angeschlossen. Welche Aufgabe hat das Netzgerät?
Prüfungsfrage ND102
Welche Spannung liefert ein Netzgerät für einen Mobilfunk-Transceiver üblicherweise?

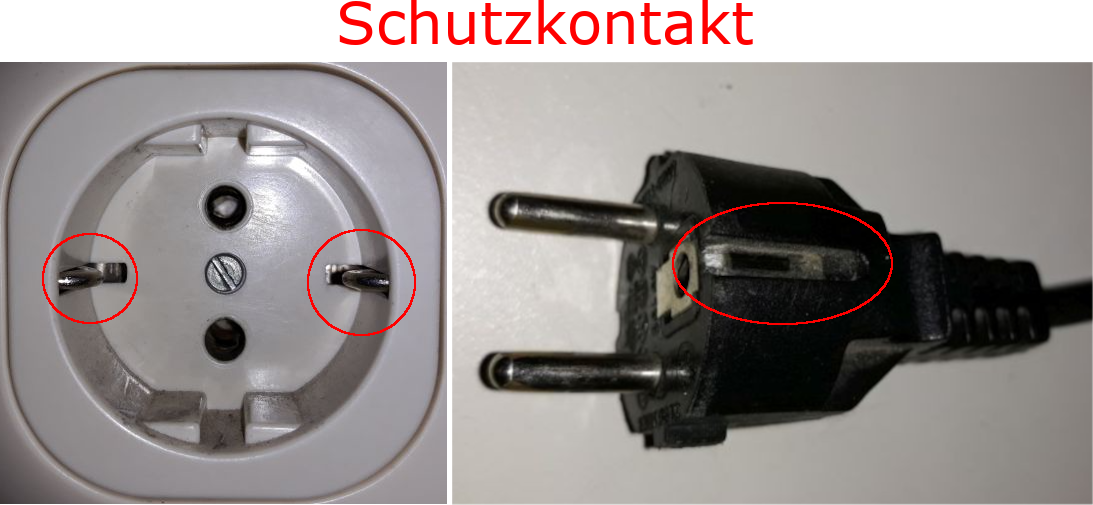

Ein Netzgerät wird oft mittels Schutzkontaktstecker (kurz Schukostecker) an der Steckdose angeschlossen. Beim Schutzkontaktstecker spielt die Einsteckrichtung keine Rolle, da sich die Polarität bei Wechselspannung ständig ändert. Stecker und Steckdose haben jeweils 3 Pole, wie in Abbildung NE-10.2.2 zu erkennen ist. Die Stifte des Steckers passen in die Öffnungen der Steckdose und erlauben die Verbindung zu den sogenannten L- und N-Leitern, zwischen denen die gefährliche Wechselspannung von $230 V$ anliegt.
Den äußeren Schleifkontakt des Schukosteckers nennt man *Schutzkontakt* (in der Abbildung NE-10.2.2 rot markiert). Der Schutzkontakt verbindet sich beim Einstecken mit dem sogenannten *PE-Leiter* der Steckdose. "PE" ist die Abkürzung für den englischen Begriff "protective earth", der soviel wie Schutzerdung bedeutet. Beim Einstecken des Steckers wird das metallische Gehäuse des Netzgeräts also geerdet. Eine gefährliche Spannung auf dem Gehäuse wird dadurch ausgeschlossen.
Prüfungsfrage ND109
Welche Verbindung stellt der Schutzkontakt in einem Schutzkontakt-Stecker (Schuko-Stecker) her?
Der Ausgang des Netzteils und die Verbindungsleitung zum Transceiver sind zweipolig ausgelegt, damit sich ein geschlossener Stromkreis ergeben kann. Das ist die Voraussetzung dafür, dass der Strom vom Netzgerät zum Transceiver, durch diesen hindurch und wieder zurück zum Netzgerät fließen kann.
Die Ausgangsklemmen für die Gleichspannung sind farbig ausgeführt: Rot steht für Plus und schwarz für Minus. Beim Anschluss der Verbindungsleitung zum Transceiver ist diese Polung unbedingt zu beachten. Ansonsten kann es zum Kurzschluss oder im Extremfall sogar zur Zerstörung des Transceivers kommen. Erst wenn alle Leitungen angeschlossen sind und die Polung kontrolliert wurde, sollte das Netzgerät eingeschaltet werden.
Prüfungsfrage ND104
Warum ist die Spannungsversorgungsleitung vom externen Netzteil zum Transceiver zweipolig ausgeführt?
Prüfungsfrage ND103
Warum ist die Spannungsversorgungsleitung vom Gleichspannungsnetzteil zum Transceiver zweipolig ausgeführt?
Prüfungsfrage ND105
Wie sind die Klemmen einer 13,8 V Gleichspannungsversorgung gekennzeichnet?
Prüfungsfrage ND106
Worauf ist beim Anschluss eines Gleichspannungsnetzteils an einen Transceiver besonders zu achten?
Prüfungsfrage ND107
Welche Folge kann eine Verpolung der Leitung vom Netzteil zum Transceiver nach sich ziehen?

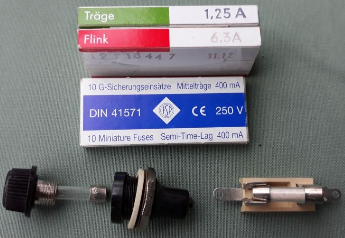

Im Netzgerät und in der Verbindungsleitung zum Transceiver gibt es sogenannte Feinsicherungen. Diese können einen Fehlerfall (Kurzschluss oder Überlastung) erkennen und den Stromfluss unterbrechen. Häufig handelt es sich dabei um Schmelzsicherungen, in denen ein dünner Draht schmilzt, wenn zuviel Strom fließt. Dann ist der Stromkreis nicht mehr geschlossen und es kann kein Strom mehr fließen. Man spricht dann von einer durchgebrannten Sicherung oder in der Fachsprache auch von einer thermischen Abschaltung.
Nachdem eine Schmelzsicherung ausgelöst hat und man die Ursache erkannt und behoben hat, muss man sie austauschen. Defekte Sicherungen dürfen aber nur durch gleichartige ersetzt werden! Dabei ist sowohl auf Stromstärke als auch die sogenannte Auslösecharakteristik zu achten, die angibt, wie schnell eine Sicherung auslöst (flink, mittelträge, träge).
*ACHTUNG:* Die manchmal praktizierte Überbrückung einer defekten Sicherung, z. B. mit Alufolie, ist unzulässig und sehr gefährlich. Es besteht die Gefahr von Bränden!
Hochwertige Netzgeräte besitzen oft auch eine elektronische Begrenzung von Strömen. Im Kurzschlussfall sorgt diese dafür, dass die Stromstärke begrenzt wird. Dies nennt sich Kurzschlussstrombegrenzung. Nachdem der Fehler beseitigt ist, muss keine Sicherung ausgetauscht werden.
Prüfungsfrage ND108
Welche Sicherheitseinrichtungen werden in hochwertigen Gleichspannungsnetzgeräten vorgehalten?
Prüfungsfrage NK305
Feinsicherungen in den Versorgungszuleitungen elektrischer Geräte dienen dem Schutz des jeweiligen Gerätes oder Stromkreises bei Kurzschlüssen. Beim Ersatz einer durchgebrannten Sicherung ...
