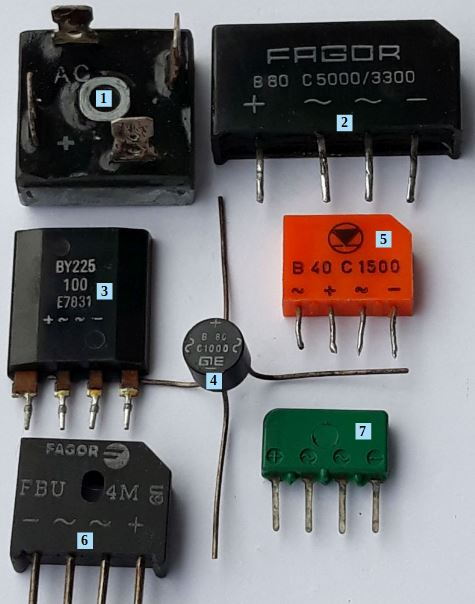

Durch den geringen Aufwand ist der Brückengleichrichter eine häufig verwendete Gleichrichterschaltung. Dazu benötigt man einen Trafo und 4 Dioden.
In dem nebenstehenden Applet ist ein solcher Brückengleichrichter dargestellt. Man kann bei dargestellter Polarität der Trafospannung $U_a$ bzw. $U_s$ den Laststrom in seinem Stromverlauf verfolgen und erkennen, dass der dieser stets in gleicher Richtung durch den Lastwiderstand $R$ fließt.
Prüfungsfrage AD305
Welche der folgenden Auswahlantworten enthält die richtige Diodenanordnung und Polarität eines Brückengleichrichters?
Wenn man nach dem Brückengleichrichter einen Ladekondensator $C_L$ und ein LC-Siebglied (vgl. Abbildung NEA-10.10.3 verbaut, erreicht man damit eine kleinere Amplitude in der pulsierenden Ausgangsgleichspannung. Somit haben wir ein konventionelles Netzteil.
Auch beim Brückengleichrichter lädt sich der Kondensator auf die Spitzenspannung $\hat{U}$ der Sekundärspannung $U_{\mathrm{sek}}$ des Trafos auf.
$\hat{U}=U_{\mathrm{eff}}\cdot\sqrt{2}$
Weiterhin müssen wir beachten, ob der Trafo ein Übersetzungsverhältnis $ü$ aufweist. Mit diesem Wissen können wir die folgende Aufgabe lösen.
Prüfungsfrage AD306
Wie groß ist die Spannung am Siebkondensator $C_{\textrm{S}}$ im Leerlauf, wenn die Netzwechselspannung von 230 V anliegt und das Windungsverhältnis 8:1 beträgt?
