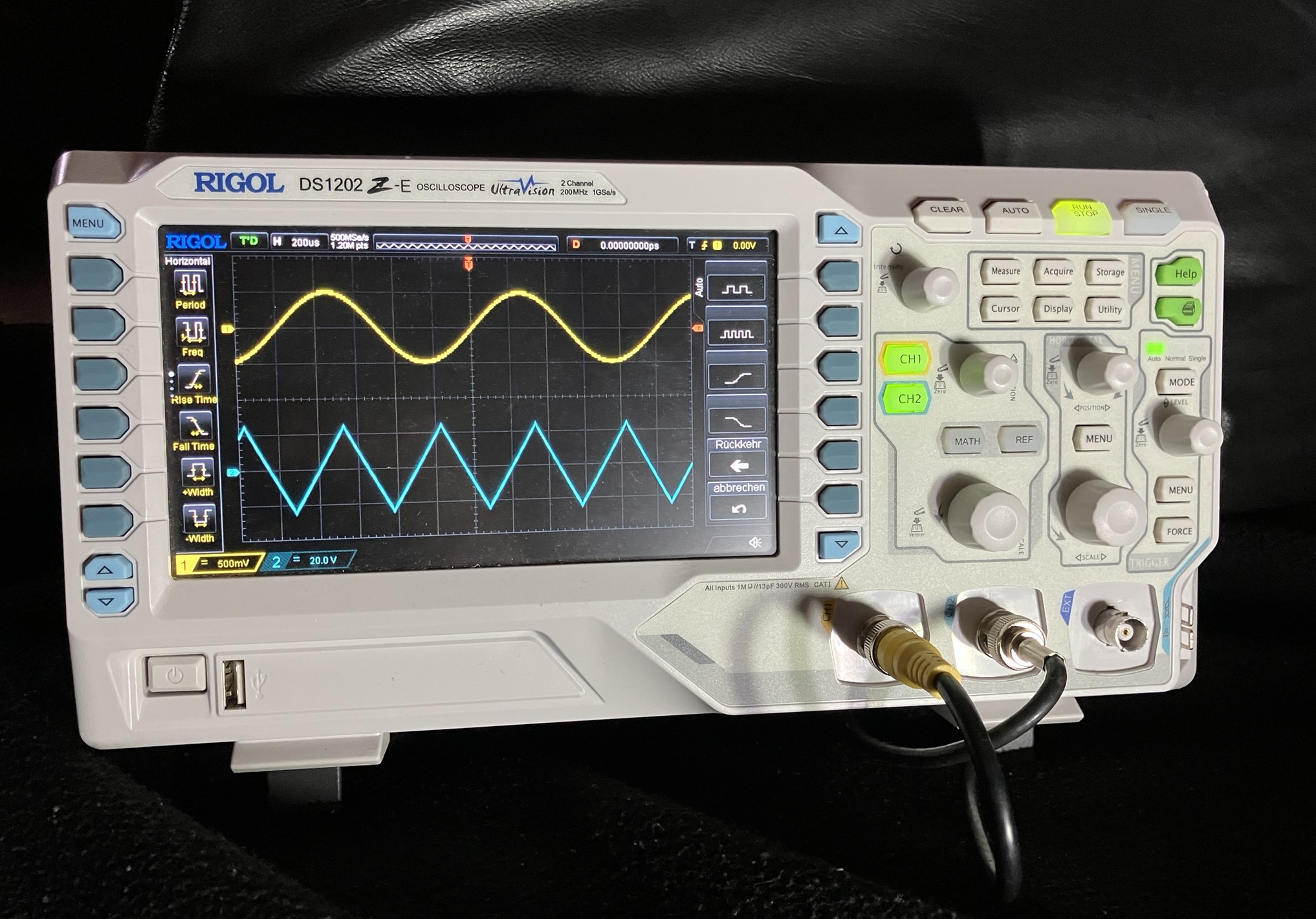

Oszilloskop I

Sobald die Periodendauer einer Schwingung bekannt ist, lässt sich daraus auch die Frequenz bestimmen. In der Klasse N haben wir bereits den qualitativen Zusammenhang kennengelernt: Die Frequenz gibt die Zahl der Schwingungen pro Sekunde an. Beträgt die Periodendauer eine Sekunde, so ergibt sich eine Frequenz von $1 Hz$. Halbieren wir die Periodendauer auf eine halbe Sekunde, passen zwei Schwingungen in eine Sekunde – die Frequenz liegt dann bei $2 Hz$.

In der Klasse E betrachten wir diesen Zusammenhang nun als Formel:

$f=\dfrac{1}{T}$ oder $T=\dfrac{1}{f}$

Die Frequenz in Hertz ist der Kehrwert der Periodendauer in Sekunden.

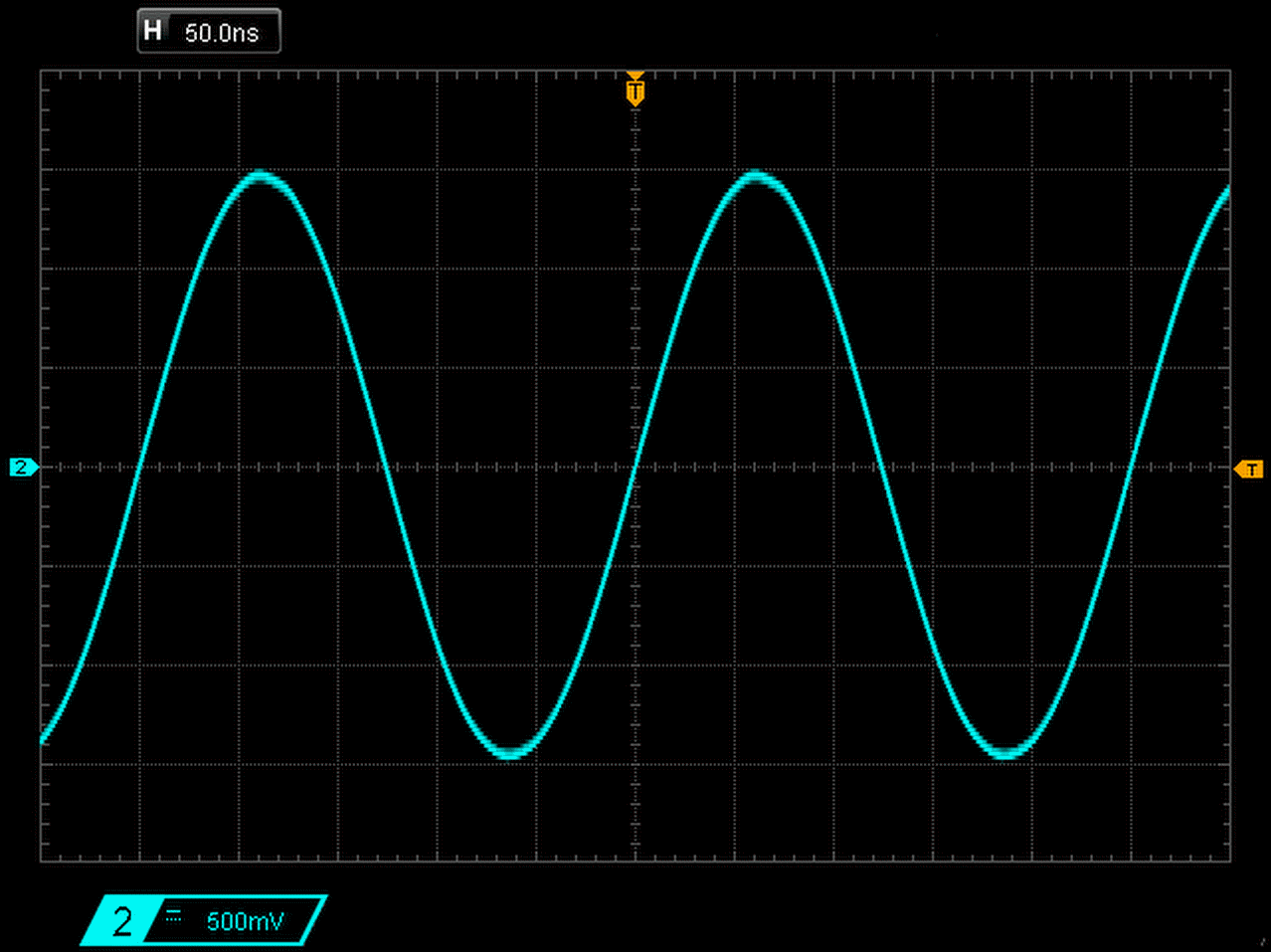

Das Signal in Abbildung NEA-6.14.2 hat also die Frequenz

$f = \dfrac{1}{250 ns} = 4 MHz$.

Prüfungsfrage EB409

Welche Frequenz hat die in diesem Oszillogramm dargestellte Spannung in etwa?

1. A 8,33 MHz
2. B 83,3 MHz
3. C 833 kHz
4. D 83,3 kHz

Prüfungsfrage EB411

Welche Frequenz hat das in diesem Schirmbild dargestellte Signal?

1. A 8,33 MHz
2. B 833 kHz
3. C 83,3 MHz
4. D 8,33 kHz

Prüfungsfrage EB410

Welche Frequenz hat die in diesem Oszillogramm dargestellte Spannung?

1. A 20 Hz
2. B 50 Hz
3. C 500 Hz
4. D 100 Hz

Prüfungsfrage EI302

Die Zeitbasis eines Oszilloskops ist so eingestellt, dass ein Skalenteil 0,5 ms entspricht. Welche Frequenz hat die angelegte Spannung?

1. A 333 Hz
2. B 500 Hz
3. C 250 Hz
4. D 667 Hz

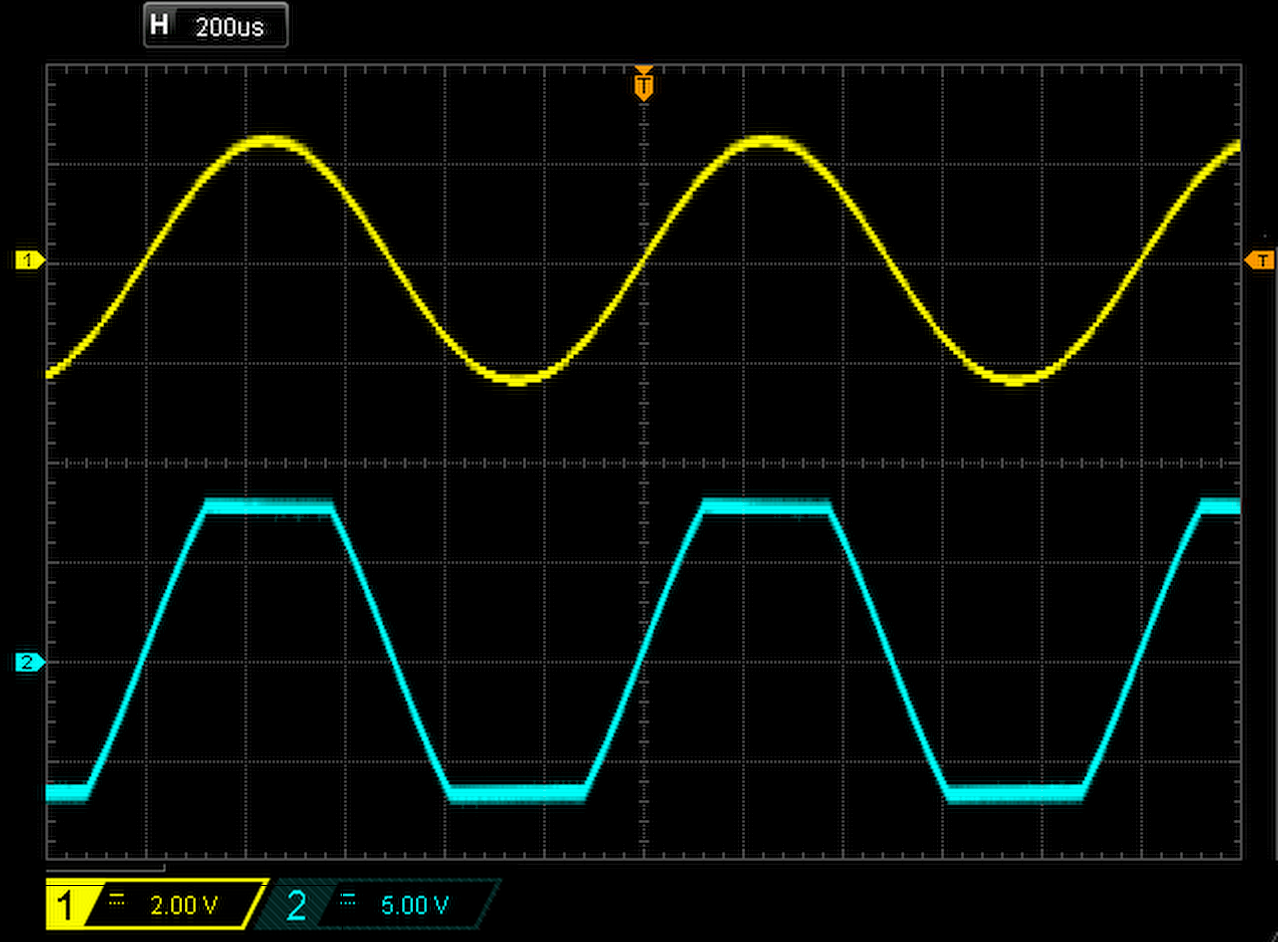

Manchmal werden Signale ungewollt verformt. Das geschieht zum Beispiel, wenn in einen Verstärker eine zu hohe Eingangsspannung eingespeist wird. Man sagt dann, der Verstärker ist übersteuert und sein Ausgangssignal verzerrt. Starke Verzerrungen wie in Abbildung NEA-6.14.3 kann man mit einem Oszilloskop erkennen. Für die Beurteilung von Audio-Signalen im Amateurfunk reicht das meistens aus.
