SMD-Bauteile sind nur wenige Millimeter groß. SMD steht für Surface-Mounted Device (deutsch: oberflächenmontiertes Bauelement). Im Unterschied zu klassischen Bauteilen besitzen sie keine Drahtanschlüsse, sondern werden direkt auf die Leiterplatte aufgelötet – ganz ohne Durchkontaktierung. Im Folgenden beschäftigen wir uns mit der Kennzeichnung von SMD-Widerständen.
letzte als reiner Zahlenwert übernommen. Im Beispiel 113 ergibt sich damit 11 als Zahlenwert. Die letzte Zahl gibt die Zehnerpotenz an mit der die anderen Zahlen zu multiplizieren sind. Eine 1 steht dabei für die erste Zehnerpotenz $10^1$, eine 2 für die zweite Zehnerpotenz $10^2$ usw.

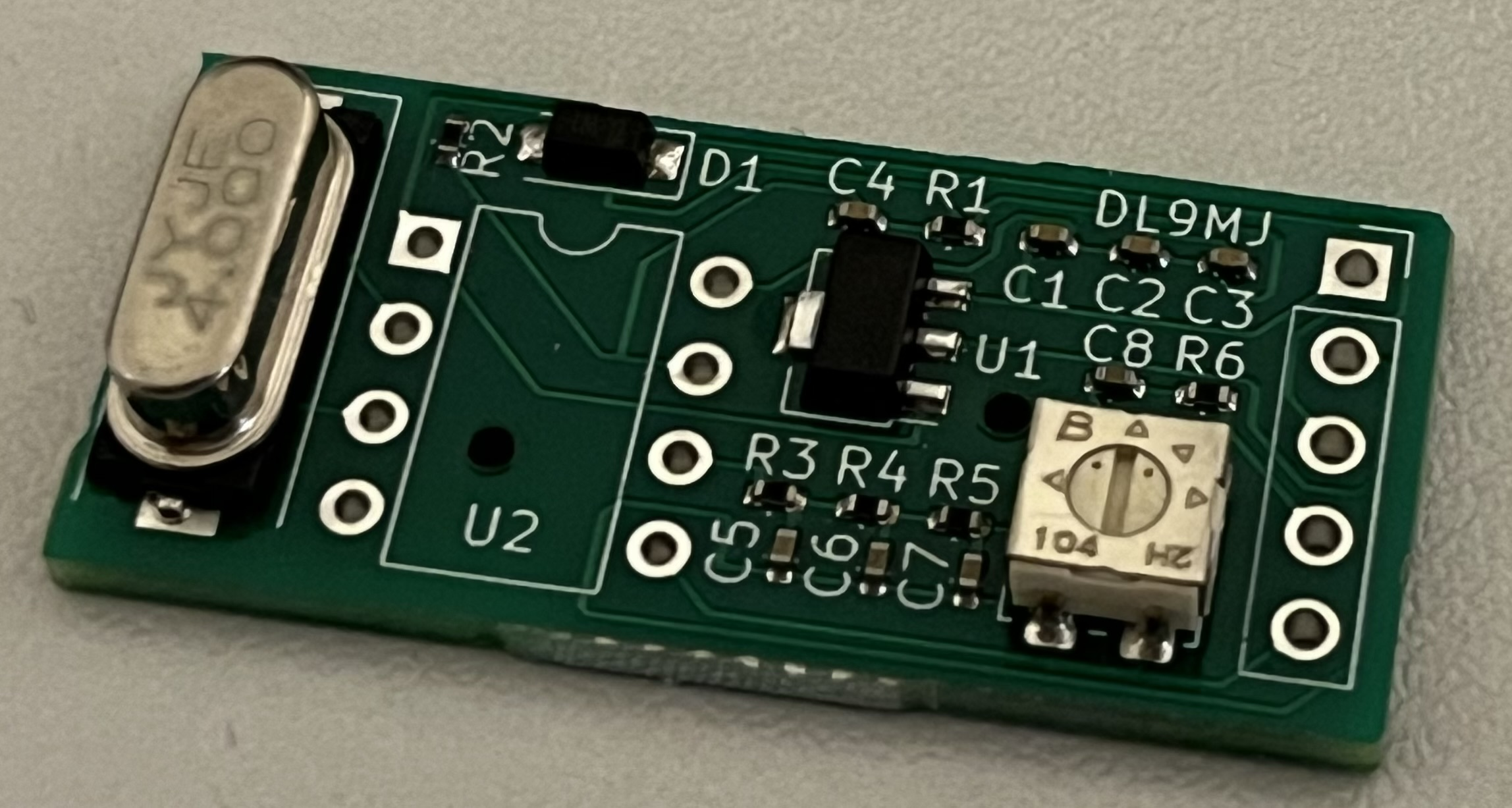

Abbildung E-3.5.2: SMD-Bauteil
In unserem Beispiel erhalten wir also: $11 \cdot 10^3$ also $11000 Ω$ Ohm bzw. $11 kΩ$.
Prüfungsfrage EC114
Wie wird in der Regel bei SMD-Widerständen der Widerstandswert angegeben?
A
Auf dem Widerstand ist der Wert in Form von Zahlen abgedruckt, wobei die angegebene Zahl dem Wert des Widerstands entspricht.
B
Auf dem Widerstand ist der Wert in Form von Farbringen aufgedruckt, wobei der letzte Farbring die Toleranz angibt.
C
Auf dem Widerstand ist der Wert in Form von Farbringen aufgedruckt, wobei der letzte Farbring die Zehnerpotenz angibt.
D
Auf dem Widerstand ist der Wert in Form von Zahlen abgedruckt, wobei die letzte Ziffer die Zehnerpotenz angibt.
Prüfungsfrage EC115
Welchen Wert hat der dargestellte SMD-Widerstand?
A
10,3 Ohm
B
10 kOhm
C
103 Ohm
D
1 kOhm
Prüfungsfrage EC116
Welchen Wert hat ein SMD-Widerstand mit der Kennzeichnung 221?
A
22,1 Ohm
B
220 Ohm
C
22,0 Ohm
D
221 Ohm
Prüfungsfrage EC117
Welchen Wert hat ein SMD-Widerstand mit der Kennzeichnung 223?
A
220 Ohm
B
22,3 kOhm
C
22 kOhm
D
223 Ohm
