In diesem Kapitel haben wir bereits einen Großteil der grundlegenden Bauteile in einem Schaltplan kennengelernt. Es fehlen aber noch drei wichtige Bauteile, deren Schaltzeichen man in der Prüfung erkennen soll. Die genaue Funktionsweise dieser Bauteile wird aber erst in der Klasse E und A behandelt.

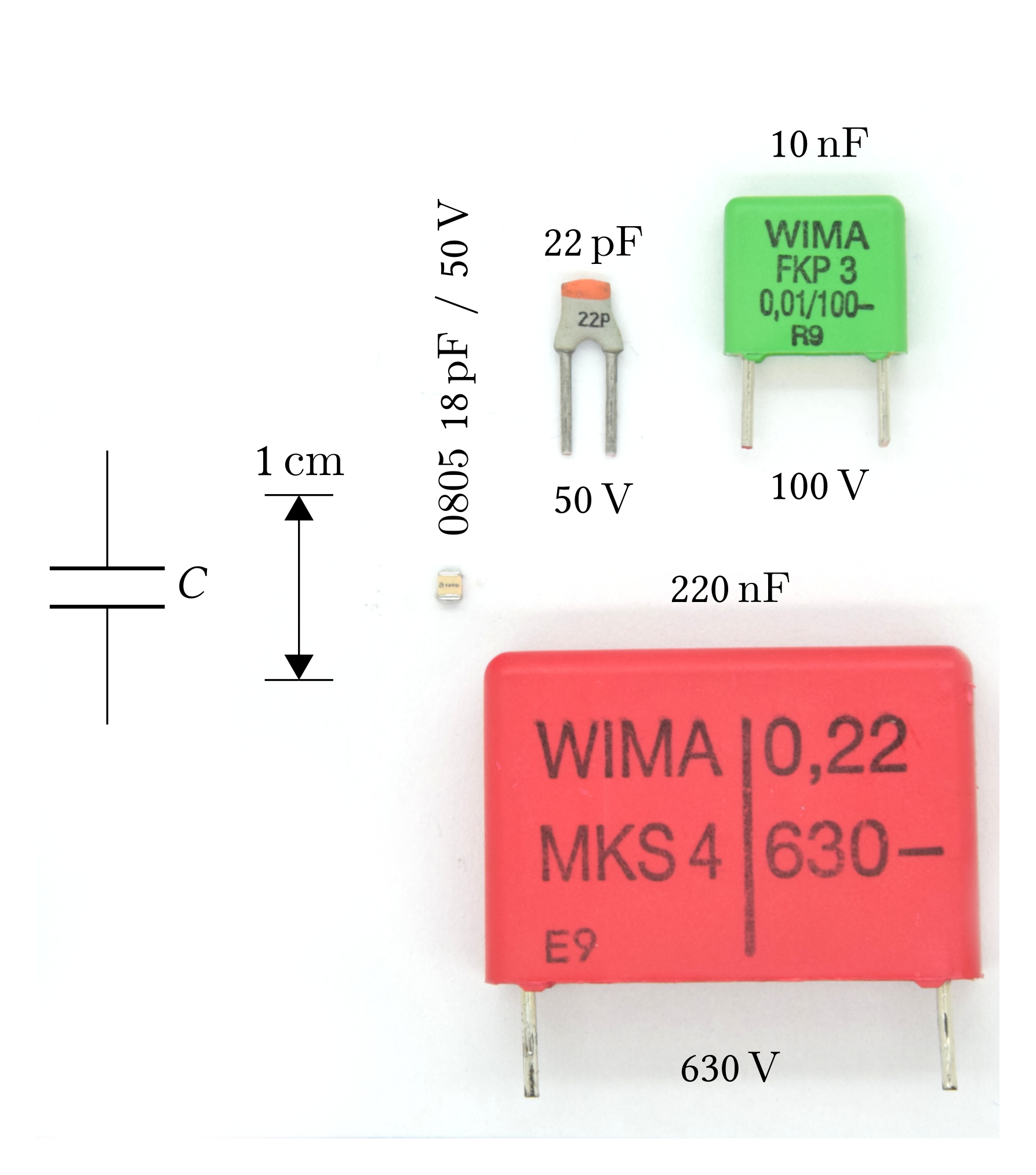

In der Abbildung N-13.10.1 sieht man verschiedene Kondensatoren. Ein Kondensator speichert eine kleine Menge an Energie. Er besteht beispielsweise aus zwei parallelen Platten. Daran kann man auch gut das Schaltzeichen erkennen.
Prüfungsfrage NC201
Welches Bauteil wird durch das Schaltzeichen symbolisiert?
In der Abbildung N-13.10.2 sind verschiedene Spulen gezeigt. Eine Spule speichert wie der Kondensator eine kleine Menge Energie aber funktioniert technisch komplett anders als der Kondensator. Die Spule besteht im einfachsten Fall aus einem aufgewickelten Draht. Diesem ist das Schaltsymbol nachempfunden.
Prüfungsfrage NC301
Welches Bauteil wird durch das Schaltzeichen symbolisiert?

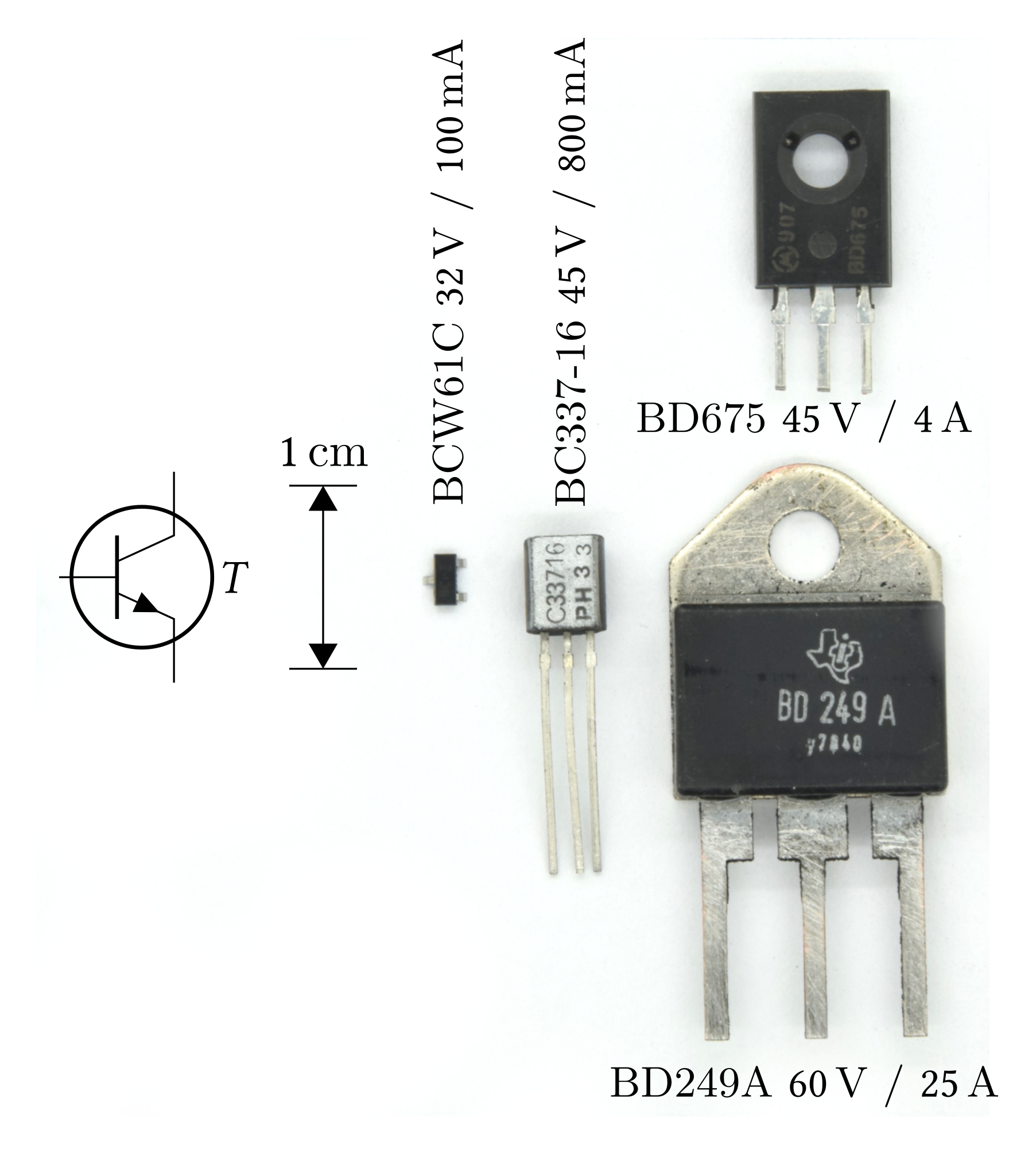

In der Abbildung N-13.10.3 finden sich verschiedene Transistoren. Ein Transistor kann, je nach Verschaltung, als elektrischer Schalter oder als Verstärker eingesetzt werden. Das Schaltzeichen des Transistors ist in den Fragen der Klasse N das einzige Bauteil mit drei Anschlüssen.
Prüfungsfrage NC501
Welches Bauteil wird durch das Schaltzeichen symbolisiert?
In Abbildung N-13.10.4 sind nochmal alle Schaltzeichen zusammengefasst, die wir bereits kennengelernt haben.
Prüfungsfrage NB202
Was wird durch dieses Schaltzeichen symbolisiert?
Ausführliche Beschreibung: Die Grafik ist in drei Reihen zu je vier Schaltsymbolen angeordnet. Unter jedem Symbol steht eine Beschriftung. Obere Reihe von links nach rechts: „Batterie“: zwei vertikale Linien, von denen die linke dünner ist als die rechte; „Widerstand“: waagerechter, rechteckiger Block; „Kondensator“: zwei vertikale, gleich lange Linien; „Spule“: vier nach oben zeigende Halbbögen. Mittlere Reihe: „Diode“: nach rechts zeigendes Dreieck auf einer Grundlinie; „LED“: nach rechts zeigendes Dreieck mit zwei kleinen Pfeilen, die schräg nach rechts oben vom Dreieck weg zeigen; „Schalter“: zwei nicht verbundene Anschlusspunkte, vom linken eine nach rechts oben zeigende Linie; „Transistor“: Kreis mit einer vertikalen Linie links im Kreis, mit horizontaler Linie von links und zwei Linien nach rechts oben und rechts unten, letztere mit einem dreieckigen Pfeil nach außen. Untere Reihe: „Antenne“: vertikale Linie mit Symbol in V-Form am oberen Ende; „Masse und Erde“: das eine Symbol mit kurzer vertikaler Linie, die nach unten auf eine horizontale Linie stößt, und das andere Symbol mit kurzer vertikaler Linie über drei horizontalen, sich nach unten hin verjüngenden Linien; „Spannungsmessgerät“: Kreis mit dem Buchstaben „V“ in der Mitte; „Strommessgerät“: Kreis mit dem Buchstaben „A“ in der Mitte.">
Abbildung N-13.10.4: Elektrische Bauteile, Messgeräte und ihre Schaltzeichen
