Das RST-System
Die Qualität von Funkverbindungen hängt von mehreren Faktoren ab: Sendeleistungen, verwendete Antenne, Entfernung und nicht zuletzt die aktuellen Ausbreitungsbedingungen. Daher ist es oft interessant, zu erfahren, wie gut das eigene Signal bei der Empfangsstation ankommt. Um die Empfangsqualität zu beurteilen, gibt man einen Empfangsbericht, den sogenannten Rapport . Im Amateurfunk wird dafür in aller Regel das RST-System verwendet.
Was versteht man unter dem RST-Rapport? Es ist eine Kurzformel, ...
Ein Rapport nach dem RST-System besteht aus den folgenden drei Werten:
- R (Readability): Diese Zahl gibt die Lesbarkeit des Signals an und reicht von 1 bis 5. Unter der Lesbarkeit wird die Verständlichkeit verstanden. Eine höhere Zahl bedeutet eine bessere Verständlichkeit. Die Lesbarkeit wird subjektiv anhand von Faktoren wie Lautstärke, Klarheit, Störungen und Verzerrungen beurteilt. Anhaltspunkte für die Beurteilung finden sich in der Tabelle NE-1.6.3.
- S (Signal Strength): Diese Zahl gibt die Stärke des Signals an und reicht von 1 bis 9. Eine höhere Zahl bedeutet eine höhere Signalstärke. Die Signalstärke wird normalerweise von der Empfangspegelanzeige (S-Meter) des Funkgeräts abgelesen. Viele S-Meter können auch Werte über 9 anzeigen. Die Anzeige solcher Werte erfolgt allerdings abweichend in Dezibel (dB) über Stufe 9. Der S-Wert im Rapport wird dann z. B. so angegeben: 9+20dB. An dieser Besonderheit ist auch das S-Meter am Funkgerät gut zu erkennen. Wie im Bild NE-1.6.1 zu sehen ist, wird das S-Meter meist mit Werten von 1 bis 9 gefolgt von dB-Werten beschriftet.
- T (Tone): Diese Zahl wird nur bei der Morsetelegrafie verwendet und gibt die Qualität des Tons an. Bei Sprechfunk wird dieser Wert weggelassen.
Einige Beispiele für mögliche Rapporte finden sich in Tabelle NE-1.6.4.
Was bedeuten die Buchstaben RST, mit denen Sie die Empfangsqualität einer Sendung beurteilen können?
In welcher Weise wird nach dem RST-System die Empfangsqualität einer Amateurfunkaussendung beurteilt?
Die Darstellung zeigt das Display eines Transceivers im Empfangsbetrieb. Wie wird die Anzeige 2 bezeichnet?
Zu welchem Zweck dient das S-Meter in einem Transceiver?
Bei den folgenden Prüfungsfragen kommt es darauf an das S-Meter richtig abzulesen. In allen Prüfungsfragen wird von einem einwandfreien Signal in Telefonie (Sprechfunk) ausgegangen. Der R-Wert ist daher jeweils 5 und der T-Wert entfällt. Als SSB-Telefonie wird ein Übertragungsverfahren für den Sprechfunk bezeichnet. Andere Verfahren sind beispielsweise FM- oder AM-Telefonie.
Sie hören die Gegenstation in SSB-Telefonie einwandfrei. Das Anzeigeinstrument Ihres Funkgerätes zeigt den dargestellten Zeigerausschlag. Welchen Rapport nach dem RST-System geben Sie?
Sie hören die Gegenstation in SSB-Telefonie einwandfrei. Das Anzeigeinstrument Ihres Funkgerätes zeigt den dargestellten Zeigerausschlag. Welchen Rapport nach dem RST-System geben Sie?
Sie hören die Gegenstation in SSB-Telefonie einwandfrei. Das Anzeigeinstrument Ihres Funkgerätes zeigt den dargestellten Zeigerausschlag. Welchen Rapport nach dem RST-System geben Sie?

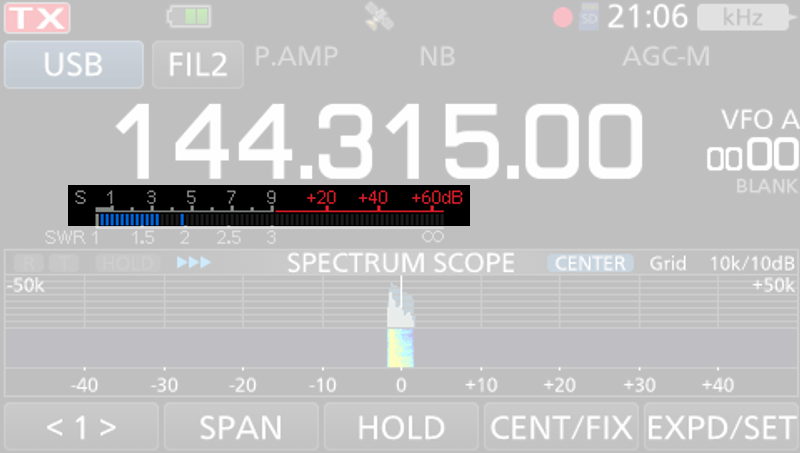

Sie hören in einem Funkgespräch in SSB-Telefonie die Gegenstation einwandfrei. Das Display Ihres Funkgerätes zeigt die abgebildeten Informationen an. Welchen Empfangsrapport nach dem RST-System geben Sie?
Sie hören in einem Funkgespräch in SSB-Telefonie die Gegenstation einwandfrei. Das Display Ihres Funkgerätes zeigt die abgebildeten Informationen an. Welchen Empfangsrapport nach dem RST-System geben Sie?
Sie hören in einem Funkgespräch in SSB-Telefonie die Gegenstation einwandfrei. Das Display Ihres Funkgerätes zeigt die abgebildeten Informationen an. Welchen Empfangsrapport nach dem RST-System geben Sie?
