NEA · Kapitel 13 · Einheit 2

Detektorempfänger

Folien

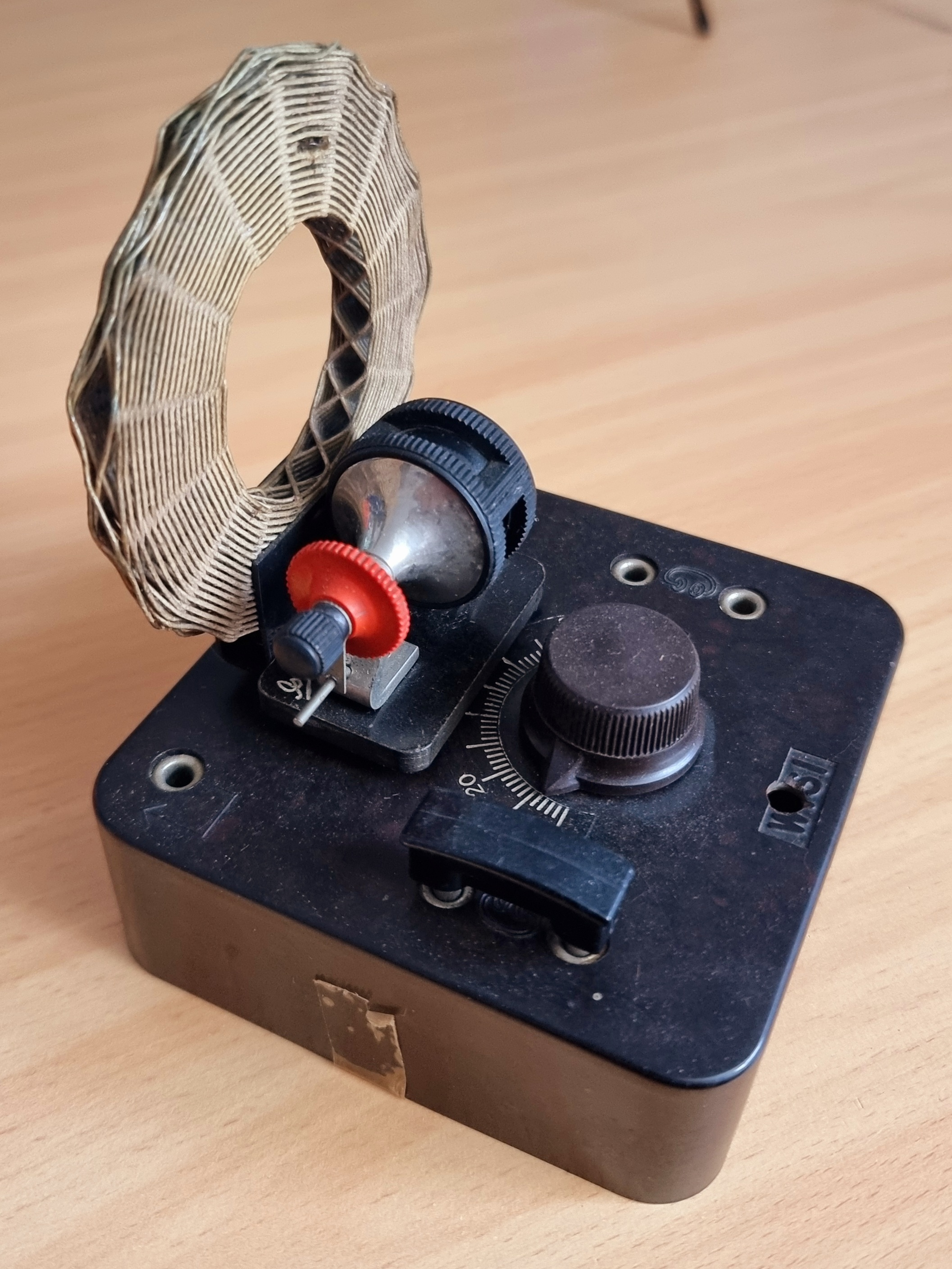

Einer der ersten und einfachsten Empfänger für den Rundfunkempfang (AM) war der Detektor-Empfänger (vgl. Abbildung NEA-13.2.1).

NEA-13.2.2, welches über die Antenne zugeführt wird, zum Schwingen angeregt. Voraussetzung hierfür ist, dass der Schwingkreis auf die Frequenz eines Rundfunksenders abgestimmt wird. Mittels einer Gleichrichter-Diode (Detektor) wird die im Empfangssignal enthaltene AM-Modulation gleichgerichtet (vgl. Abbildung NEA-13.2.3). Anschließend kann das demodulierte Signal mittels eines hochohmigen Kopfhörers direkt hörbar gemacht werden (vgl. Abbildung NEA-13.2.4). Dies ist möglich, da der Kopfhörer träge ist und den einzelnen Stromstößen nicht folgen kann. Er wirkt quasi wie ein Tiefpass und stellt so die Hüllkurve wieder her, was der gewünschten Niederfrequenz entspricht.
