Schaltnetzteil II

Das Schaltnetzteil wurde in Klasse N und E schon einführend erklärt. Nun betrachten wir das vereinfachte Blockschaltbild genauer.

Der wichtige elektronische Schalter im Block E dient auch zur Regelung auf eine konstante Ausgangsspannung. Da es keine Zustände zwischen leitendem und gesperrtem Transistor gibt, muss es eine andere Möglichkeit zur Regelung geben. Der Energietransport von der Eingangsseite auf die Lastseite kann durch die Schaltzeit variiert werden. Ist der Schalter länger geschlossen, dann wird mehr Energie zur Lastseite transportiert und die Ausgangsspannung steigt an. Um dies festzustellen, ist eine Rückmeldung der Ausgangsspannung an den Steuerblock des elektronischen Schalters erforderlich. Diese Rückführung fehlt im dargestellten, vereinfachten Schaltbild. Die Regelung der Ausgangsspannung geschieht nun über den sogenannten Impulsbreitenmodulator. Dies bedeutet, dass der leitende Zustand des Schalters verändert wird, die Schaltfrequenz bleibt dabei konstant.

---

Prüfungsfrage AD311

Welche Funktion übernimmt der elektronische Schalter (Block E) des Schaltnetzteils?

1. A Puls-Gleichrichter
2. B Gleichrichter
3. C Impulsbreitenmodulator
4. D Überspannungsableiter

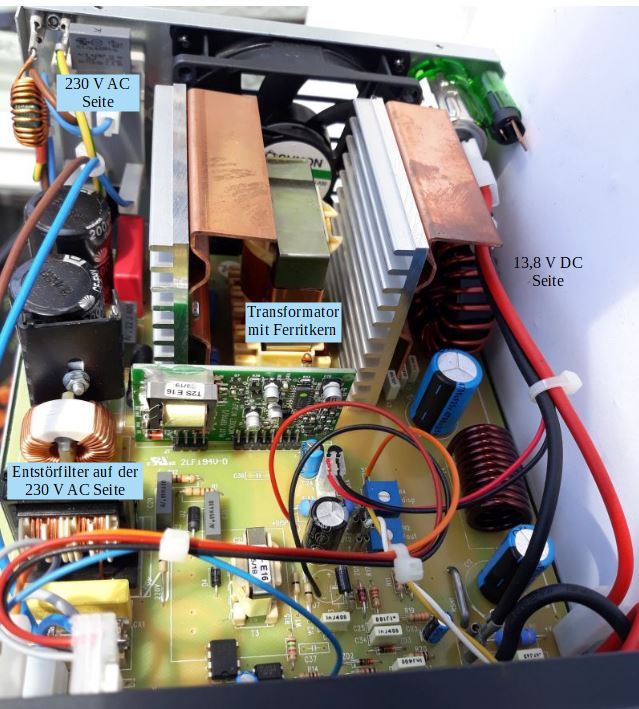

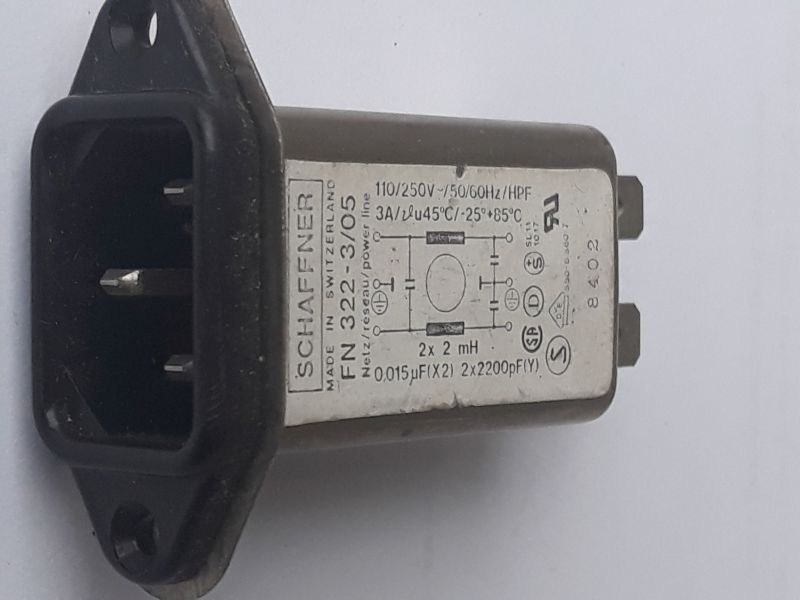

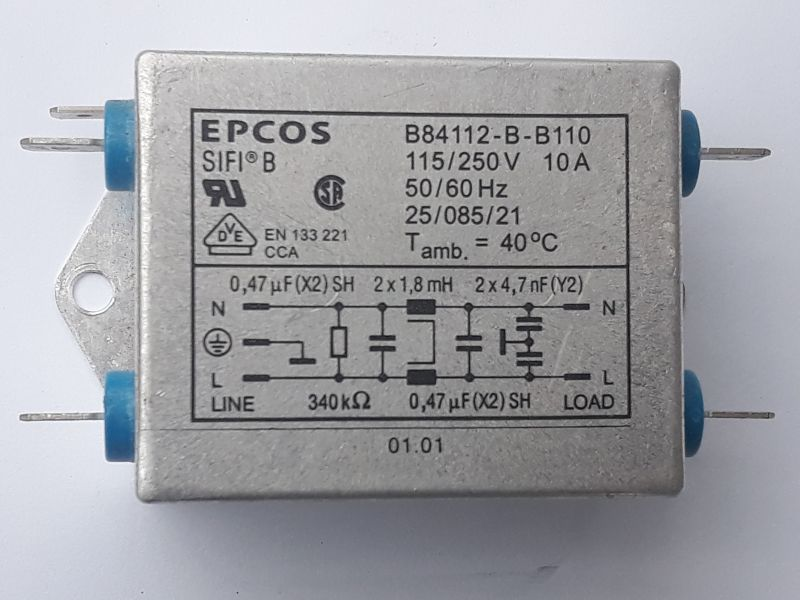

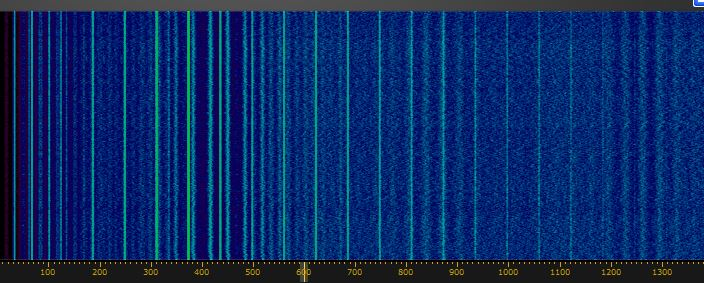

Wichtig ist auch die galvanische Trennung der Eingangs- und Ausgangsseite, um Netzspannungspotentiale vom Ausgang fernzuhalten. Diese Netztrennung geschieht durch den Übertrager mit Ferritkern. Siehe Abbildung NEA-10.14.2.
